引き続きテンダー下回りのパーツを作ってます。台車周りはおんなじものばかりで、まいります。

軸受け蓋には、蝶番を付けました。0.7ミリx0.2ミリ帯板にリベットを打ってボルトとしたものです。このあと、中央の膨らみを表現します。

二軸の軸受けは0.5ミリ真鍮板、ボギーの方は1ミリ厚。両脇のカーブが命ですが、モーターツールでゆっくり削りました。二軸の軸受けには、車輪を内側支持にするので軸穴は開けてません。


やっとここまで。まだボギー台車の横梁断面や各軸受けのリム、担いバネ等残っており、先は長いですねぇ。テンダー台車なんかさっさと作れる方がうらやましい。

[PR]
by Katsu-Nakaji | 2017-09-24 00:27 | 12ミリ蒸機7270 | Comments(2)

7270形、テンダー2

軸箱を2ミリ厚真鍮板から削りだしました。
はじめは、一本の角棒を作り量産を目論んだものの見事失敗。結局、1つずつ削るのが一番速かったようです。



イコライザーに合わせてみると、まぁいいみたいです。イコライザーも少し削りなおしました。


軸箱の蓋も、0.25ミリ燐青銅板を6枚ハンダで貼り合わせ一気に整形してみたものの、一部がいくら熱してもハンダがはがれず、さらにはプロトタイプとはかけ離れた出来になってしまったこともあり、これまた1つずつ加工しました。量産は自分には向いてないようです。


このあと、この蓋に蝶番や真ん中の膨らみをつけます。

[PR]
by Katsu-Nakaji | 2017-08-01 02:19 | 12ミリ蒸機7270 | Comments(0)
プロトタイプは7271形。しかし、図面からして自分の好みをしっかり反映してるので(それにあっさりと空制化も目論んでいるんで)タイトルを7270形に変更しました。

先輪は元々の1.2ミリ軸を2分割してそれぞれに叩き込み、エコーの外径1.5ミリ内径1.2ミリの精密パイプで接いで完成です。

さて、テンダーです。
まず、床板を0.6ミリ真鍮板から切り出し


次ぎにボギー台車のイコライザーを同じく0.6ミリ板から切り出し整形しました。勿論2枚重ねです。
何か違う気もするのですが、まぁ良しとします。



[PR]
by Katsu-Nakaji | 2017-07-07 01:42 | 12ミリ蒸機7270 | Comments(0)
図面で、スティームドームを「ブルックス的」な原型のシェイプに近づけました。



鋼製化後のキャブ妻板前面も、特徴満載です。


製作開始となるテンダーは詳しく描いてみました。形態もそうですが、リベットの打ち方が独特のようです。
ボギー台車も、ボールドウィン等とは構造が違うようですね。



さて、図面はこのくらいにして、いよいよ製作開始!
しばらく細かい作業をしていなかったので、リハビリを兼ねて先輪のスポークを抜く事にしました(あれ?テンダーからと言っていたのに)。
使った車輪はトミックスの9ミリ電気機関車の7.7ミリ程度の動輪。直径を7.6ミリに、フランジ径を8.6ミリに小さくし、フロンドデッキとのクリアランスを確保しました。あとは糸鋸とヤスリでシコシコと…。スポークは写真からの類推と好みから、9本としました。思いのほか細いものなので、その辺は気をつけましたが、あんまり近くからは見ないほうがいいみたいです。



図面に合わせると、まぁ、いいみたいです。



[PR]
by Katsu-Nakaji | 2017-06-24 00:33 | 12ミリ蒸機7270 | Comments(0)

7271形、はじまり

さて、線路関係はdda40x様より樹脂シートを分けていただきメドがついてきたので、車両工作を再開しようと思います。

以前より候補に挙げていたのが日本甜菜製糖の7271(鉄道讃歌、北のOLD Americanでおなじみですね)と米Argent Lumber Co. のNo.3 Porter(写真を見れば見るほど難物ですが、かっこいい)。気持ちはArgentに傾いて、ヤフオクでつぼみの8.5ミリ動輪を調達していたのですが、12ミリ系列の動力車が8721と9400のみというお粗末さ。というわけで、サブロク路線充実のため7271の増備を決定したのです。
図面を描いてると、どんどんこの機関車が好きになってきました。原型ではないものの、ブルックス特有の味のある形をしています。実物は動輪がやや小さく足回りが貧弱な感じがしますが(それがまた悪くないんですけど)、手持ちのやや大きめ(12.5ミリ径)の動輪を使うと本線で使えそうな、しっかりした感じになりました。

実物のスティームドーム(カバー)はワゴントップの傾斜部分にあって前方に傾いて付いてますが、図では垂直に直してあります。ただ、傾いたドームも1つの特徴ではあるので、描き直そうか思案中。デザインは難しい。
モーターは万世橋の日米無線電機で3個500円の代物。厚み11.5ミリ強、長さ20ミリ弱で中々トルクがあります。狭火室の7271にも納まります。6V仕様(だったと思う)ですが、9400のマシマの12ミリ径と交換したところ、スローも効き、音も静かになりました。1/87古典機には結構使えそうです。

先輪はスケールでは7.5ミリのスポークですが市販にはないので、写真の9ミリゲージ電機の同径の車輪にスポークを抜くか、8.5ミリスポークを削るか、検討中です。




[PR]
by Katsu-Nakaji | 2017-05-08 02:28 | 12ミリ蒸機7270 | Comments(4)
エンジン部分はもう終わったと思っていたのですが、ドレイン系統が残ってました。

でも、シェイのドレインバルブやレバーがちゃんと映ってる写真て少ないので、形を決めるまでがひと苦労。最終的には、所属してるクラブKKCの会報に連載の浮津さんのシェイ製作記と、海外のこのサイト(http://www.modelenginemaker.com/index.php/topic,171.75.html)の写真を全面的に参考にしました。

まず、ドレインバルフの開閉テコです。0.8x0.8ミリ角棒に糸鋸でスリットを入れ


テコ部を大体の形に整形したら、差し込み部分を0.4ミリにドリルレース


ドリルから離して、仕上げです。

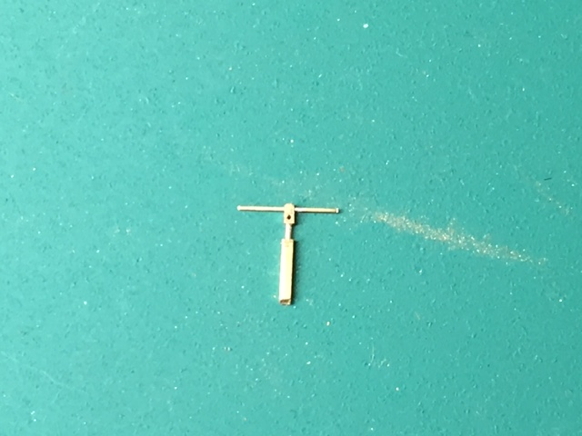

中央の、レバー作用用のテコは同じく0.8x0.8角棒から。相当実物とかけ離れた形です。レバーは、0.3ミリ真鍮線を帯状にしたもの。

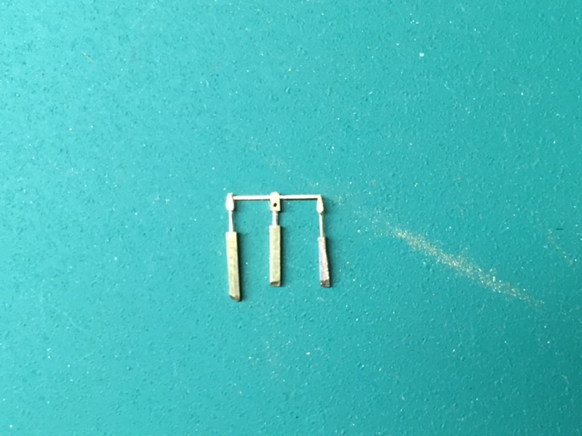

3つ付くとこうなります。この時点で、バルブ開閉テコのスリット部の片側は削り落としてフォーク状ではなくしてあります(実物に倣って)。


シリンダーに装着。レバーを動かすロッドは0.25ミリの燐青銅線です。
ちなみに、ドレインパイプは物理的に付けられなくなってしまったので、省略せざるを得ませんでした。


[PR]
by Katsu-Nakaji | 2015-07-13 01:24 | 9ミリナロー:シェイ | Comments(0)
汽笛、安全弁を作る前に、これまでに作っていたパーツを付けます。

まず、ボイラーブレイス。煙室に付く座金を厚くしました。




バルブロットは、何かの時にはずせるようにガイドヨークに瞬間止め。弁室には差し込んであるだけです。


さて最終過程の汽笛と安全弁です。
汽笛は4ミリ丸棒から、安全弁は2ミリパイプと1ミリ真鍮線の組み合わせをドリルレースしました。安全弁は一番太い所で、1.5ミリです。スティームドームへの「落とし蓋」は4ミリ丸棒を3.5ミリに削り薄切りカット。


「落とし蓋」にまとめます。汽笛のテコは0.4ミリ洋白線を曲げた後で平らに削り、本体に差し込んでハンダ付けしました。



こんな感じに。今はまだ固定してません。塗装後に、接着剤止めする予定です。


弁室へ延びる給油パイプを差し込み、生地完成です。第1、第2動輪間をもう少し広げれば良かった、など反省点はいろいろあるものの、今回目標にしてた「モーター、車輪、ギア、ビス、カプラー以外はパーツを使わない狭義の自作」は何とか達成できたみたいです。また、出来上がった時の満足感と虚脱感は、モノを作る者だけが味わえる特権(?)でしょうね。





ダックスサドルと。ダックスは大型機ですね。


さて、次は…
[PR]
by Katsu-Nakaji | 2015-03-23 01:12 | 9ミリナロー:南軽516号 | Comments(4)
ヘッドライトの形状は悩んだ末に砲弾形と決めました。自分が勝手に想定しているこの機関車の活躍時期(1950−1960年代)を考えると、古典的なランプは無理があり、オリジナルのお椀形も「ちょっとなぁ〜」とうことで。

適当な真鍮丸棒をドリルレース。足は0.6ミリ真鍮線、台座はリベットを打った後で曲げた0.2ミリ燐青銅板です。


塗装後に透明接着剤を充填してレンズとする予定です。


次はキャブ周りを完成させます。具体的には、ドア下ステップと屋根、そして先に作っておいた手すりの取り付けです。

ステップは0.8x0.3ミリ帯板で、リベットを打った後よじります。上部を折り曲げているのはキャブ床板にハンダ付けする際保持しやすくるため。ハンダ付け後はキャブ下辺と床板が密着するよう、削ってしまいます。


床板にハンダ付け。リベットの位置はいいようです。


屋根の取り付けははめ込み式としました。塗装後窓ガラスが取り付けやすいというメリットはありますが、タンク機ではキャブの底が開いておりあまり意味がないかも。まぁ習慣のようなものです。裏側に、Pカッターで筋を入れて曲げた0.5ミリ板をハンダ付けしました。当然、固めにはめ込めるサイズに調整してあります。



屋根上には天窓を取り付け。0.8ミリと0.5ミリ真鍮板の組み合わせです。屋根のカーブとのなじみは、屋根ではなく天窓の下面を削りました。


キャブに手すりをハンダ付けし、上回りで残す所は、スティームドーム上の安全弁+汽笛だけとなりました。

[PR]
by Katsu-Nakaji | 2015-03-08 17:42 | 9ミリナロー:南軽516号 | Comments(0)
煙室扉のヒンジは、0.4ミリ洋白線、それに0.5x0.2と0.7x0.2ミリ帯板の組み合わせです。

0.5x0.2の帯板を割りピン状にしたものを扉に差し込みハンダ付け。それに0.4ミリ洋白線を通したところです。



リベットを打った0.7x0.2をその洋白線に巻き付ける感じで。ハンドルを取り付け、扉は完成です。実物よりリベットが目立ってますが、小さい模型ですからこのくらいがちょうど良いのではと。



やはり、顔が付くと違いますのぅ


ここまで来ました。ただ、今月は忙しいので、密かに目標としていた今年度中の生地完成は、ちと無理みたいです。

[PR]
by Katsu-Nakaji | 2015-02-02 02:17 | 9ミリナロー:南軽516号 | Comments(0)
肉眼で中心のずれはそれほど目立たなかったのですが(老眼のせい?)、やっぱり気持ちが悪いので、作り直しました。今回は、まぁいいみたいです。なお、この写真は、iPhone 6のレンズに水滴をつけて接写したものです。ただで出来る、い〜いアイデアです。


ハンドルコック(左)は0.6ミリ真鍮線の端を少し潰して0.4ミリの穴を開け、線を0.4ミリ迄ドリルレースで細くしました。ハンドルの芯は0.4ミリ洋白線。末端には1ミリ真鍮線を0.4ミリドリルで中ぐりした後で0.7ミリ程度に細くしたものをハンダ付けしてあります。



煙室扉ハンドルの完成です。


横から。ちょいと傾いてます。まぁ、すぐに修正可能ですな。
