引き続きテンダー下回りのパーツを作ってます。台車周りはおんなじものばかりで、まいります。

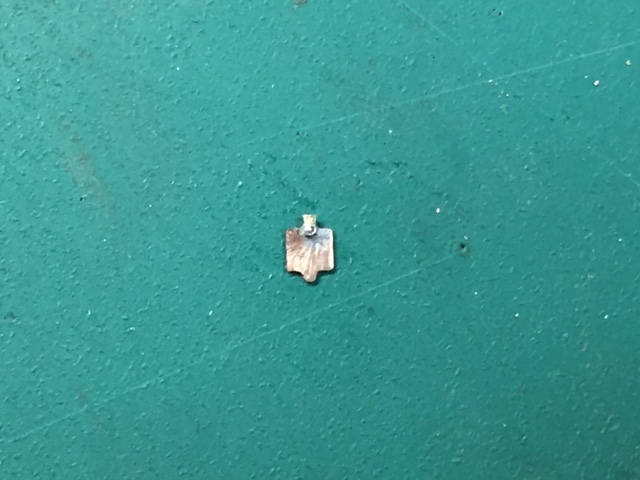

軸受け蓋には、蝶番を付けました。0.7ミリx0.2ミリ帯板にリベットを打ってボルトとしたものです。このあと、中央の膨らみを表現します。

二軸の軸受けは0.5ミリ真鍮板、ボギーの方は1ミリ厚。両脇のカーブが命ですが、モーターツールでゆっくり削りました。二軸の軸受けには、車輪を内側支持にするので軸穴は開けてません。


やっとここまで。まだボギー台車の横梁断面や各軸受けのリム、担いバネ等残っており、先は長いですねぇ。テンダー台車なんかさっさと作れる方がうらやましい。
