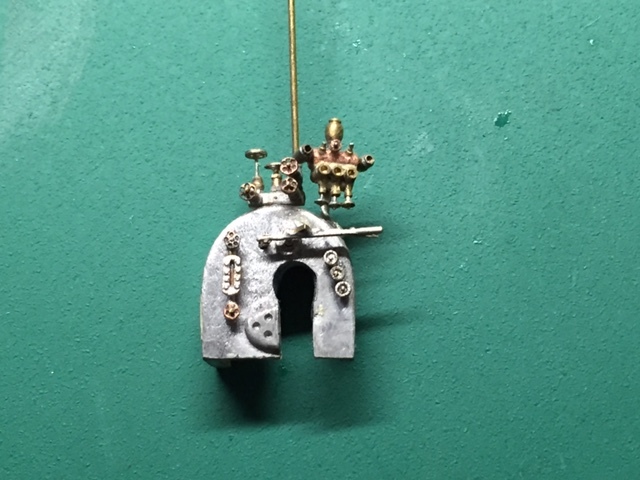

バックプレートの右側には験水コックを3つ並べました。
コックはギザギザのタイプ。1.2ミリ真鍮線に0.8ミリのドリルを通しリング部を作りました。
ナットも含め軸の部分は1ミリ線からの一体ドリルレースで、ハンドルに通す部分は0.3ミリ径まで細くしてあります。
ギザギザはデザインナイフで
こんな感じ。若干間隔がつまり気味ですが、いいんじゃないでしょうか

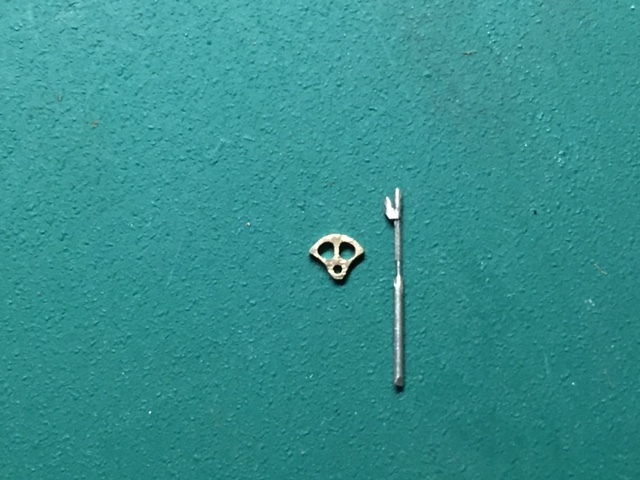

さて、このシェイはオイル炊きなので、残る大物(?)は燃料を供給するファイアリングレバーです。自分にはめずらしく、一気に作ります。構造は逆転レバーや加減弁ハンドルと同じ。グリップのレバーはさらに小さいですが…。
0.5ミリ厚真鍮板、0.1ミリ洋白板、0.6ミリ洋白線が材料です。
0.6ミリ真鍮線を串刺しに。串刺し部は、1ミリ真鍮線に0.6ミリの穴を縦横に開けて短くカットしました。
さて、これで予定していたキャブ内の主要パーツは完成です。あとはパイピングですか。あ、蒸気の圧力ゲージは今野様からいただいたロストです。この罐で唯一のロスト部品です。
