ハンドルを付けていきました。


分配箱上側に付くバルブハンドルは大きめなので、作り方を変えます。

中央の一番大きいやつは、0.3ミリ洋白線と、外径2ミリ内径1ミリのパイプの内径を1.5ミリ程度に広げて輪切りにしたリングの組み合わせ。

ドライバーの先をこの程度に削り、

組み合わせる部分をドンと凹ませると同時に膨らませ、


2本を接合後、中央に0.3ミリの穴を開けました。接合には、リングをハンダ付する際取れないように、初めてロウ付けをしてみました。最初は「果たしてうまくロウは流れてくれるのか」と不安でしたが、杞憂に終わったようです。

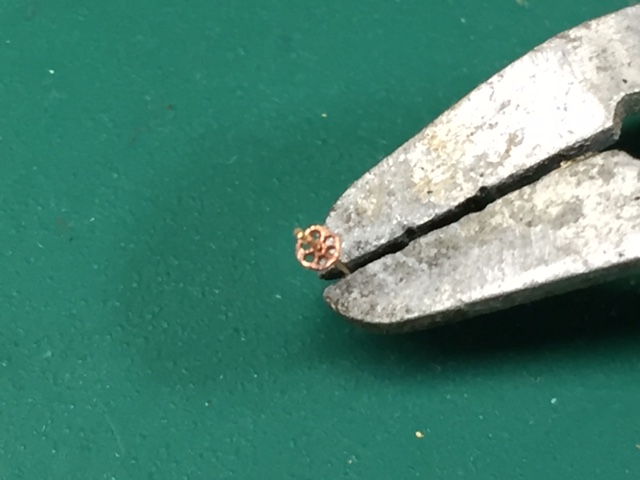

その左は、0.3ミリ真鍮線をリングにして0.2ミリ燐青銅板片にハンダ付けし、必要な穴を開け外周を切り取り整形したもの。

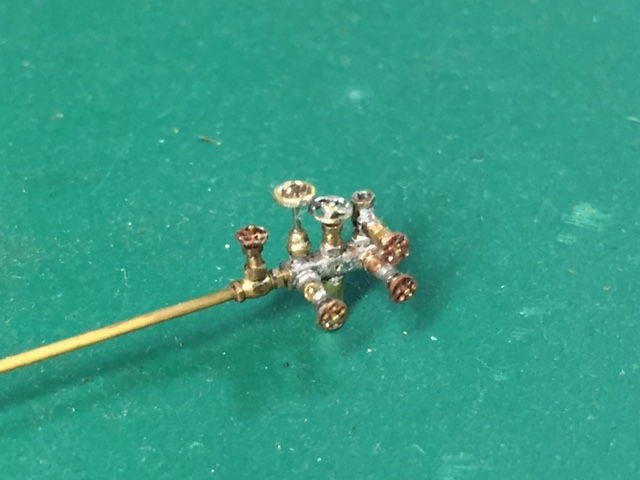

これで分配箱の完成ですが、パイピングはインジェクター等、パイプのつながる先が出来るまでおあずけです。

[PR]
by Katsu-Nakaji | 2016-05-25 02:08 | 9ミリナロー:シェイ | Comments(2)
大規模修繕も、もう30回ですか…。仕方ないですね、「大規模」ですから。

さて、給油器の次は必然的に、隣にある蒸気分配箱(turret)の工作です。当初はコン様から提供のあったロストパーツを使わせていただく予定だったのですが、必要な穴を開けた時点でピンセットから「プッツーン」してしまいそれ以来行方知らずに…。せっかくのご好意を無にしてしまい申し訳ありません。

で、作ることと相成ったわけですが、turretってどんな形をしてるのか?ーー答えはないようです。そこで、ネットで見つけた小型シェイのこれをベースにすることにしました(写真は廃車体のようで、ハンドル類等は取り外されてます)。


ベースは4.5ミリ程度に切った1.2ミリ真鍮角棒です。これに1〜1.2ミリの真鍮線を削ったり穴を開けたりして作ったバルブ類を付けていきます。

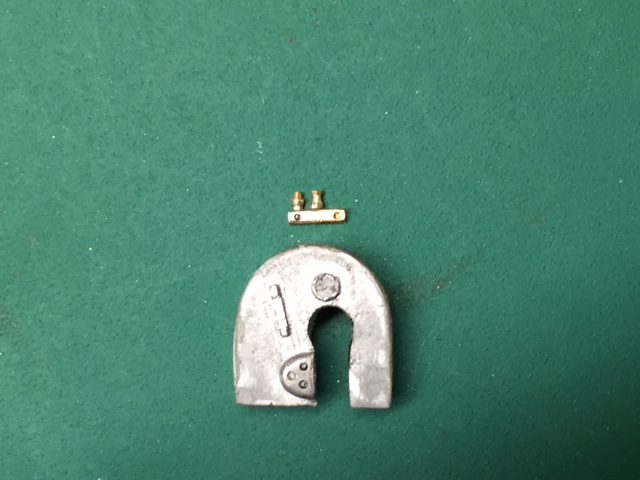

大きさはこんな感じ

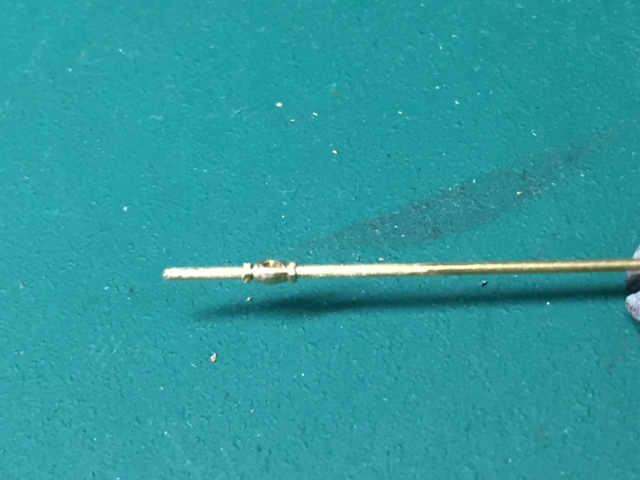

バルブの膨らんだジョイント部と一方のナットは一体に削り出し、残りのナットは別パーツです。これはそのほうが作りやすかったからで、他意はありません。ナットを6角に削るには、お尻が6画になっている電動ドリル用ピンバイスを使いました。これならホームセンターにあります。


ハンドル類は、基本的に、0.3ミリ穴を開けた銅釘を1.3ミリ程度に細くした後薄く輪切りにして、中心の穴の周りに同径の穴を6つ開けて緩やかに外径を6角にしました。中には5角も混じってます。

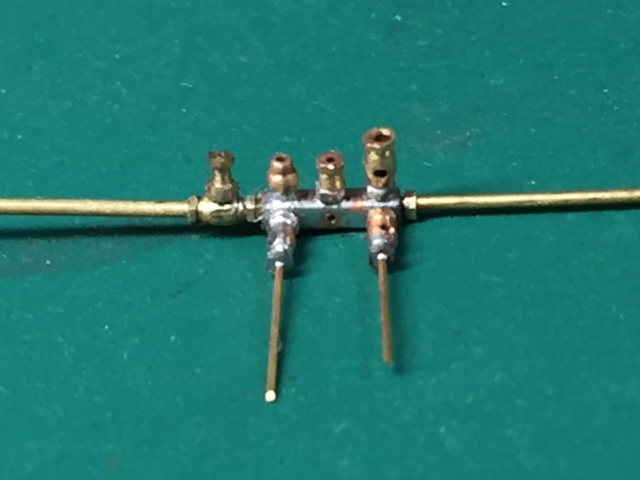

いろいろ付けていきました




つぎはハンドル類です
