先ず、配線をすっきりさせました。ぶっとい青のリード線から黒の極細に。なるべく配線を見せないために、キャブ/タンク間は床下に。

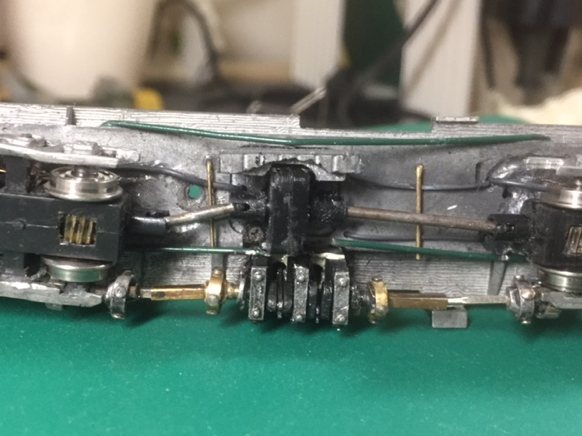

床下を通した線はたるんでドライブシャフトに干渉したにように、また横のシルエットをすっきりさせるために真鍮線で押さえてます。


大きくなったモーターを収容するためと、後方に移った入力端子への配線を逃げるために、タンク内は盛大に削ります。タンク上部は0.2ミリ位薄くなったかも。タンク後方左右角には、床板に取り付けるため、1.4ミリのタップを立てた2ミリのパイプを埋め込みました。


ホワイトメタルを削る歯はこれが一番はかどりました。荒過ぎて真鍮工作には殆ど出番がなく、さび浮き放題のやつでしたが、ほかのは全てすぐ歯が埋まってしまいました。


リード線には0.3ミリ燐青銅線をハンダ付けし、モーターの端子に引っ掛けてます。取り外しが簡単なように、ハンダ付けはしてません。


モーターの床板への取り付け方法は、シリコン付けも考えたのですが、タンク上部とのクリアランスがゼロのため浮かせて付けるこの方法は断念、単純にビス止めとしました。同じくクリアランスの制約からブラケットは作らず、0.5ミリ真鍮製の留め具を床板にあけたスリットに差し込んで瞬間固めしました。1カ所だけで十分です。


モーターはなんとかぎりぎりタンクに収まったようで、あまり気になりません。


一番見えちゃうかな?と思った斜め上からも、まぁ何とか大丈夫みたいです。


試運転の結果は… モーターを交換して大正解だったようです。
[PR]
by Katsu-Nakaji | 2015-08-24 03:01 | 9ミリナロー:シェイ | Comments(0)
暑さのせいか、エアコン入れてもハードな工作をする気になれず、ひたすら走行調整をしていたのですが、緩いカーブや下回りだけの時はスムーズなのに急カーブや上回りを被せると(ホワイトメタルなので当然重い)突然ぎくしゃくしてしまいます。ラインシャフトなど、色々抵抗を減らしてみたもののあまり変わりません。「原因はもしやモーター?」

これがオリジナルのSAGAMI1220。ちなみに低速で回して軸をつまんでみるとすぐ止まってしまいました。結構力があると思っていたのですが、30年も経つとこうなるのでしょうか。


そこで、ネットで1個400円で購入したこれに交換します。ぐっと力を入れてつまんでも、ぐいぐい回ってます。
