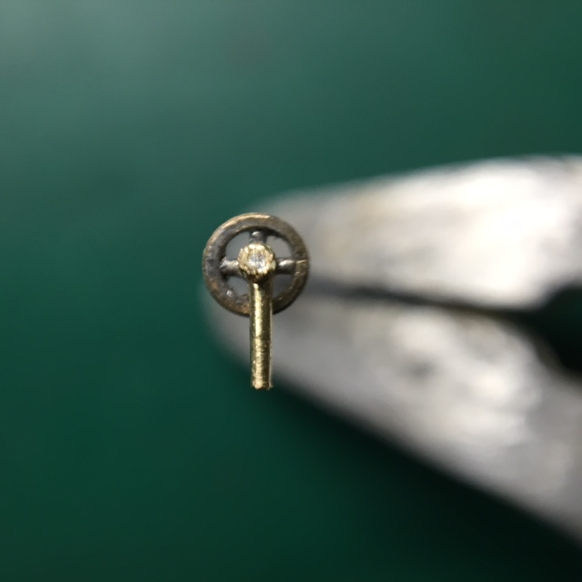

肉眼で中心のずれはそれほど目立たなかったのですが(老眼のせい?)、やっぱり気持ちが悪いので、作り直しました。今回は、まぁいいみたいです。なお、この写真は、iPhone 6のレンズに水滴をつけて接写したものです。ただで出来る、い〜いアイデアです。

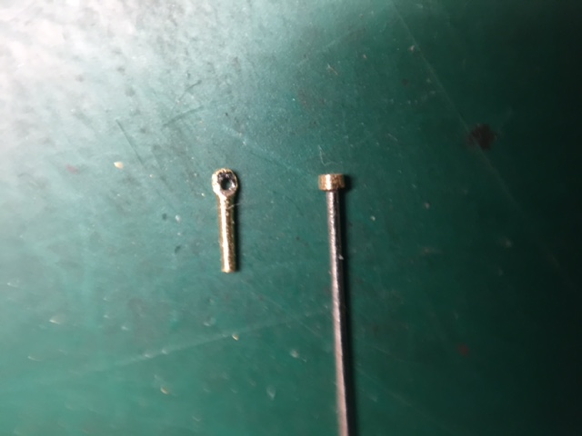

ハンドルコック(左)は0.6ミリ真鍮線の端を少し潰して0.4ミリの穴を開け、線を0.4ミリ迄ドリルレースで細くしました。ハンドルの芯は0.4ミリ洋白線。末端には1ミリ真鍮線を0.4ミリドリルで中ぐりした後で0.7ミリ程度に細くしたものをハンダ付けしてあります。



煙室扉ハンドルの完成です。


横から。ちょいと傾いてます。まぁ、すぐに修正可能ですな。

[PR]
by Katsu-Nakaji | 2015-01-24 17:27 | 9ミリナロー:南軽516号 | Comments(0)

南軽516号、煙室扉

試したかったのは、以前鉄道模型趣味で大山宏道さんが4500形の製作記で紹介していた、煙室扉ハンドル・リングの作り方です。

先ず、4ミリ真鍮丸棒(3ミリがあればなお良かったのですが、あいにく手持ちゼロだったので)を外形2.5ミリ程度に削り、その奥をそれよりも細く削ります。


次に、1.7ミリのドリルでぐりぐりと…


すると、穴を開け終わると、ドリルにリングとして残るっちゅうわけです。


こんな感じに。あと外形をガンパって整形。


リング内側の十字の部分は0.4ミリ洋白線2本の中間をそれぞれヤットコで潰して広げた後ハンダ付け。その後、0.4ミリの穴を開けます。いきなり0.4ミリのドリルは使わず、先ず0.3ミリで開け、0.4ミリに広げました。


線を潰すときは、ステンレススケールを咬ませると、片側だけ潰れます。

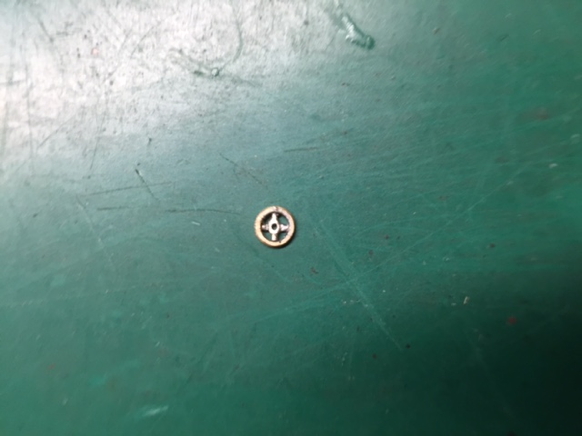

できあがりっす。あれ〜、穴が中心からずれてる。でも、もう作り直す気はありません(ここまでで、5−6個は作り直したでしょうか。あるものは寸法が駄目たったり、あるものは最後のハンダ付けを失敗しグニャグニャになったり。もちろん、プッツーンと飛んでいったものも)。それに、最終的に完成の暁には全く目立たなくなる予定だからです。
