キーストンシェイ大規模修繕40

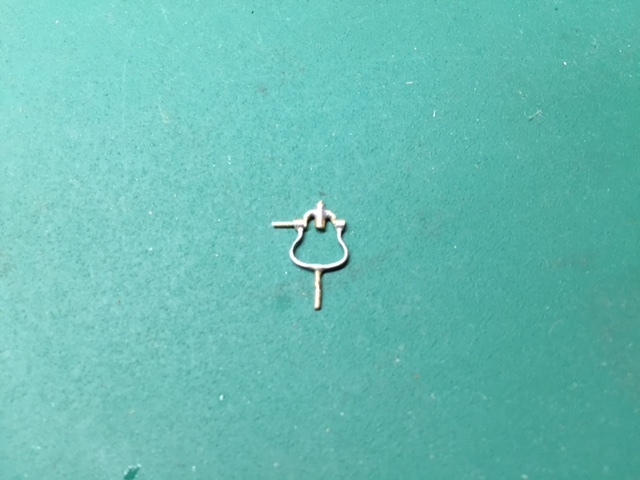

ベルの枠は幅1.0ミリ、厚さ0.4ミリの洋白帯板を曲げ、ベルをスウィングさせるアームを受ける部分は、1ミリ真鍮線の断面に0.5ミリの穴を貫通させたものをロー付けしました。ロー付けによって、アームのハンダ付けが気兼ねなく出来ることに加え、周辺の強度が増し、荒いハンドリングにも耐えるようになりました。0.7ミリ真鍮線の足もロー付けです。鈍ってよれよれですが、そのぶんボイラーに立てるときに融通が効くようになる手筈です。

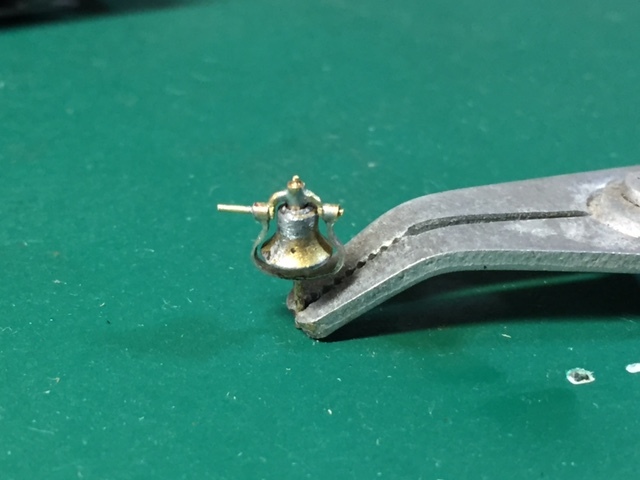

ベルをスウィングアームに固定する部分は1.2ミリ真鍮線で、先端はドリルレース加工。側面に0.7ミリの穴を開けアームを貫通させました。

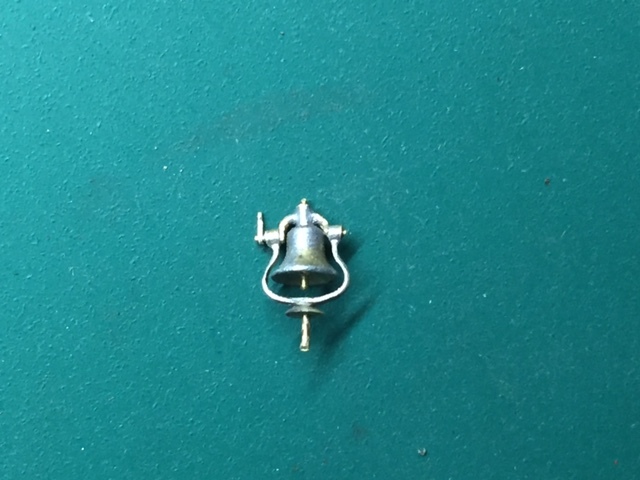

ベルは瞬間で接着。アーム受け部分にはそれぞれ0.5ミリ真鍮線を差し込み。アームも枠も実物は鋳物なので、その雰囲気をだすためモーターツールで表面を曲面にしました。

台座は2ミリ真鍮丸棒から削り出し、引き棒(ひも)が付く部分は0.8ミリx0.3ミリ帯板を加工しました。

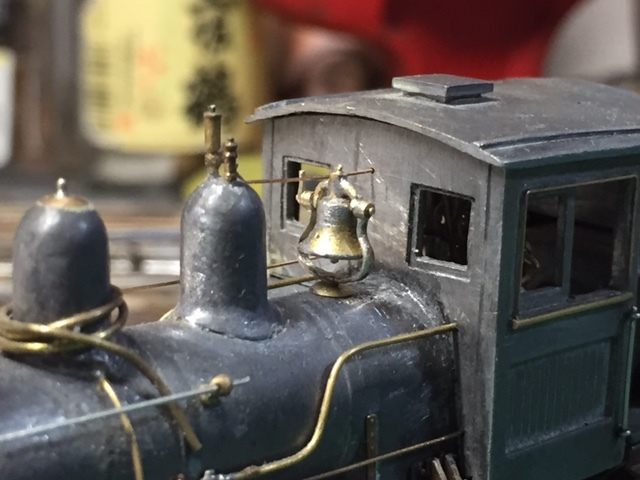

ボイラーに開けた穴に差し込んでみました。いいみたいです。ロストより数段すっきりしてるのでは?

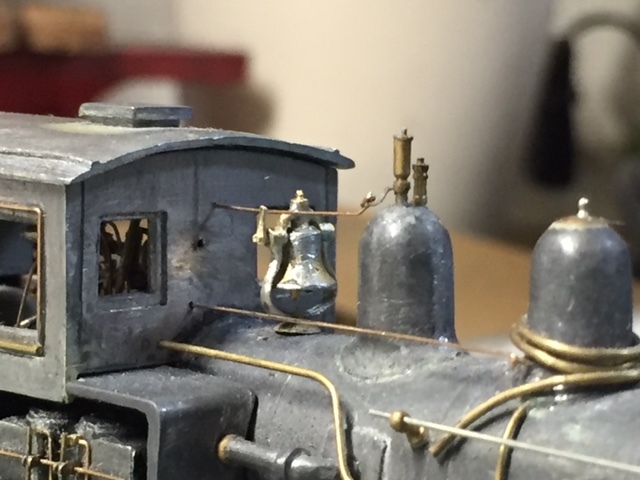

反対側

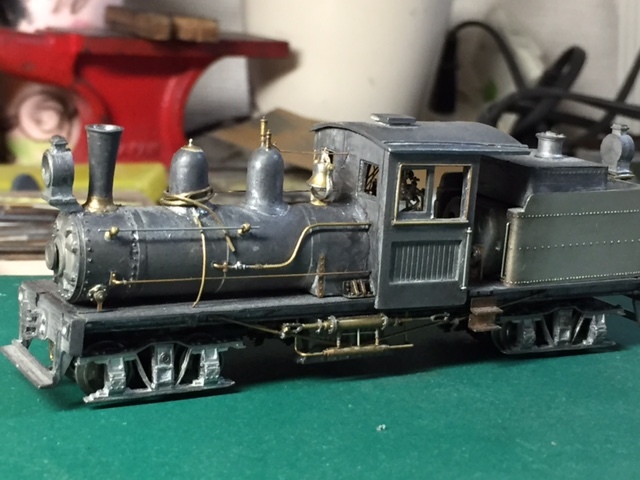

やっぱり米国型にはベルが似合います。

0.2ミリ真鍮線で引き棒(ひも想定)をつけました。
この、シェイ改修プロジェクトも終わりが近くなりました。
